Mechanické ucpávky pro vodní čerpadla: Kompletní průvodce

Těsnění mechanických ucpávek pro vodní čerpadla představuje klíčový prvek pro zajištění spolehlivého a bezúdržbového provozu. Tato univerzální součástka zabraňuje nežádoucímu úniku kapaliny mezi rotující hřídelí a stacionárním tělesem čerpadla. Ať už se jedná o domácí použití.

Mechanické ucpávky pro vodní čerpadla: Kompletní průvodce

Mechanické ucpávky jsou klíčovou součástí vodních čerpadel, která zajišťují těsnost mezi rotujícím hřídelem a statickou skříní. Jejich hlavním úkolem je zabránit úniku kapaliny a zároveň chránit ložiska a další vnitřní součásti před poškozením v důsledku koroze nebo opotřebení.

Správný výběr mechanické ucpávky prodlužuje životnost čerpadla a snižuje náklady na údržbu. Ucpávky se liší materiálem, konstrukcí a odolností vůči teplotě, tlaku a chemickým látkám, proto je nutné zvážit provozní podmínky každé aplikace.

Typy materiálů mechanických ucpávek a jejich vlastnosti

Materiály mechanických ucpávek se volí podle typu čerpané kapaliny a provozní teploty. Nejčastěji se používají uhlíkové grafitové kroužky, které vynikají samomaznými vlastnostmi, a keramické kroužky z oxidu hlinitého, které jsou odolné proti opotřebení a chemikáliím.

Kombinace těchto materiálů zajišťuje stabilní těsnění i při vysokých otáčkách hřídele a kolísání tlaku. Pro agresivní média se používají těsnicí prvky z karbidu křemíku nebo neoprenu, které odolávají korozi a zvýšené teplotě.

Nejčastější příčiny poruch mechanických ucpávek

Nejběžnější příčinou selhání ucpávky je nedostatečné mazání nebo suchý chod čerpadla, který způsobuje přehřátí a praskání těsnicích ploch. Dalšími faktory jsou nečistoty v kapalině a kolísání provozních parametrů, například skokové změny tlaku nebo teploty.

Nesprávná montáž nebo poškození těsnicí plochy během instalace vede k předčasnému opotřebení. Pravidelná kontrola a výměna ucpávky podle doporučení výrobce snižuje riziko havárie a prodlužuje životnost celého čerpadla.

Jak správně vybrat mechanickou ucpávku pro vaše čerpadlo

Při výběru mechanické ucpávky zvažte průměr hřídele, druh kapaliny a provozní tlak a teplotu. Důležité je také posoudit, zda čerpadlo pracuje s čistou vodou, nebo s abrazivními či chemickými látkami, což ovlivňuje volbu materiálu těsnicích kroužků a pryží.

Pro standardní aplikace postačí jednoduché ucpávky, zatímco pro vysokotlaké systémy nebo nebezpečné kapaliny doporučujeme dvojité ucpávky s vyrovnávacím systémem. Vždy se řiďte technickou dokumentací čerpadla a konzultujte výběr s odborníkem.

Materiál těsnicí plochy	Výhody	Nevýhody	Typické použití
Uhlík / grafit	Samomazný, nízké tření, dobrá tepelná odolnost	Nízká odolnost proti abrazivním částicím	Čistá voda, nízkotlaké systémy
Keramika (Al₂O₃)	Vysoká tvrdost, odolnost proti opotřebení, chemicky odolná	Křehká, náchylná na nárazy, vyšší cena	Běžná vodní čerpadla, chemické aplikace
Karbid křemíku (SiC)	Vynikající odolnost proti opotřebení a korozi, odolává vysokým teplotám	Vyšší cena a obtížnější obrábění	Čerpadla s agresivními kapalinami, vysokotlaké aplikace

Jak vybrat správný mechanický tesnění pro vodní čerpadlo

Při výběru mechanického tesnění pro vodní čerpadlo je klíčové zvážit materiálové složení, které musí odolávat korozi a opotřebení způsobenému čerpanou kapalinou. Nejčastěji se používají keramické nebo karbidové kroužky v kombinaci s elastomerovými těsněními, jako je EPDM nebo Viton, které zajišťují spolehlivou těsnost i při vyšších teplotách a tlacích. Důležité je také zaměřit se na rozměry a montážní tolerance, aby nedošlo k netěsnostem nebo předčasnému selhání celého systému.

Typy mechanických těsnění pro vodní čerpadla

Na trhu najdete jednotlivé a dvojité mechanické těsnění, přičemž dvojité se používají pro agresivní nebo toxické kapaliny, kde je nutná ochrana před únikem. Jednotlivé jsou vhodné pro čistou vodu a běžné provozní podmínky, kde jednoduchá konstrukce zajišťuje nízké náklady a snadnou údržbu.

Materiály těsnicích ploch

Keramika (např. oxid hlinitý) je ideální pro vysokou odolnost proti otěru a chemickým látkám, zatímco karbid křemíku vyniká teplotní stabilitou a tvrdostí. Grafit se často používá jako protikus, protože vykazuje nízký koeficient tření a samomazné vlastnosti, což prodlužuje životnost těsnění.

Příčiny selhání mechanických těsnění

Nejčastější příčinou poruchy je nedostatečné mazání při suchém chodu, což vede k přehřátí a prasknutí těsnicích ploch. Dalšími faktory jsou nesprávná montáž, kontaminace kapaliny pevnými částicemi nebo kavitace čerpadla, která způsobuje rázové zatížení a deformaci součástí.

Montáž a údržba mechanických těsnění

Při instalaci je nutné dodržet čistotu a přesné dotažení šroubů podle specifikace výrobce, aby nedošlo k deformaci těsnění. Pravidelná kontrola těsnosti a vizuální inspekce povrchů pomáhá odhalit opotřebení včas, což snižuje riziko havárie čerpadla.

Výhody moderních mechanických těsnění

Moderní design a pokročilé materiály zvyšují účinnost a spolehlivost vodních čerpadel, přičemž minimalizují úniky a energetické ztráty. Bezúdržbové varianty s dlouhou životností snižují provozní náklady a přispívají k ekologickému provozu v průmyslových i domácích aplikacích.

Často kladené otázky

Co je to mechanická ucpávka u vodního čerpadla a k čemu slouží?

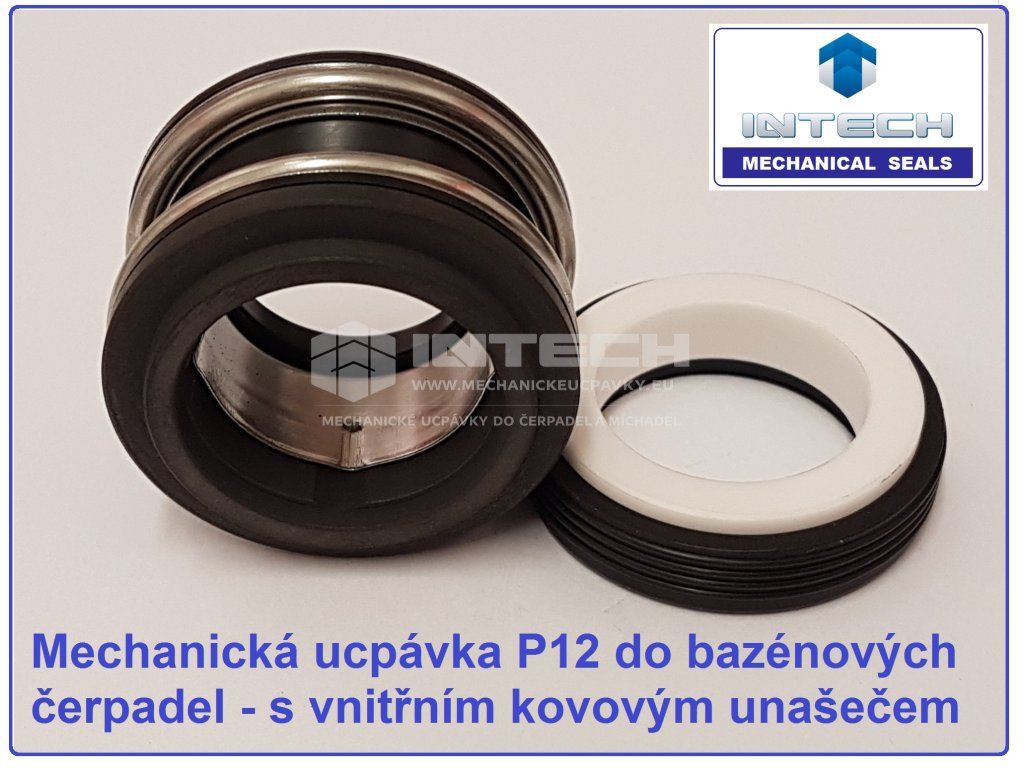

Mechanická ucpávka je klíčová součást čerpadla, která zabraňuje úniku vody podél rotující hřídele. Skládá se ze dvou přesně opracovaných ploch (stacionární a rotující), které jsou k sobě přitlačovány pružinou. Tento kontakt vytváří těsnící vrstvu, která minimalizuje únik kapaliny. Na rozdíl od ucpávek s ucpávkovou šňůrou nevyžaduje téměř žádnou údržbu a má delší životnost.

Jaké jsou hlavní známky opotřebení mechanické ucpávky?

Prvním varovným signálem je obvykle malý únik vody z oblasti hřídele, často ve formě kapek. Dalším příznakem může být slyšitelný pískavý nebo skřípavý zvuk při chodu čerpadla. Pokud dojde k výraznému opotřebení nebo prasknutí keramických ploch, může dojít k prudkému úniku velkého množství vody.

Jak správně vyměnit mechanickou ucpávku v domácím čerpadle?

Nejprve odpojte čerpadlo od elektrické sítě a uzavřete přívod vody. Demontujte čerpadlo a vyjměte starou ucpávku. Důkladně očistěte dosedací plochy v tělese čerpadla. Novou ucpávku lehce namažte čistou vodou a opatrně nasuňte na hřídel. Ujistěte se, že je správně usazena.

Jaký je rozdíl mezi mechanickou ucpávkou a ucpávkovou šňůrou?

Hlavní rozdíl je v principu těsnění. Ucpávková šňůra je tkaná a vyžaduje určité prosakování vody pro mazání a chlazení, což vede k trvalým únikům. Mechanická ucpávka naopak těsní pomocí přesných ploch a umožňuje jen minimální, často žádný únik. Mechanická ucpávka je modernější, má delší životnost, nevyžaduje dotažení a je vhodná pro čisté kapaliny, zatímco šňůra snese i příměsi.
